4月 12 2023

短地址服务设计

一、需求

1.功能需求：

  1. 用户可以通过接口将长的URL转换为短的URL。
  2. 用户可以通过短的URL访问原始的URL。
  3. 需要提供统计数据，包括访问量、转换量等。

2.非功能性需求：

  1. 高可用性：系统应该能够在故障或异常情况下保持可用。
  2. 高性能：系统应该能够快速响应请求，处理大量并发访问。
  3. 可扩展性：系统应该能够轻松地进行水平扩展以应对用户量的增长。
  4. 安全性：系统应该能够轻松地过滤黑名单用户和ip，防止各种流量和恶意攻击。

3.扩展要求：（非必需）

  1. 自定义短码长度：用户可以指定生成的短码长度。
  2. 失效时间：短码可以设置过期时间，过期后无法访问。

代码地址

https://github.com/floralatin/domain

二、架构设计

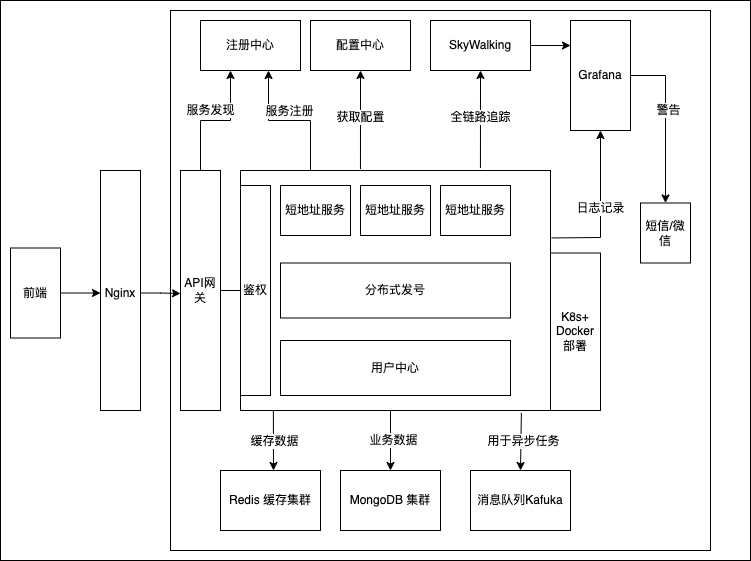

1.架构图:

2.功能模块：

  1. 分布式ID生成器：用来生成唯一Id
    使用算法41位时间+6位业务ID+6位数据中心ID+10位序列号
    然后转换成62进制并取后8位作为短地址code码
  2. 用户模块：用户创建和token生成
  3. 统计模块：用来统计短地址访问信息，每次访问短地址就会记录客户端的信息

3. 技术栈：

node + express + typescript + redis + mongodb k8s+ docker 部署

4. 数据库：

最新的全世界网页统计80亿, 海量数据，使用Nosql来存储

  1. NoSql 文档存储可以快速添加扩展字段。
  2. mongodb的分片技术很好的支持海量数据

5. API设计：

  1. 定义系统的API接口，包括请求方法、URL、请求参数、返回结果等。

6. 部署方案：

用k8s和 docker 部署

  1. 容器化隔离了硬件设施环境
  2. k8s可以很好的对进行管理和快速的动态水平扩展

7. 安全设计：

  1. API网关
  2. 用户鉴权
  3. 黑名单（ip黑名单和用户黑名单）

8. 性能优化：

  1. 缓存热点数据防止击穿。
  2. 使用布隆过滤器防止缓存穿透
  3. 黑名单以及限流器防止雪崩
  4. 用户的token存放位置

9. 扩展性设计：

  1. 应用服务水平扩展: Docker容器化技术和K8s部署
  2. 数据水平扩展：mongodb的分片
  3. 缓存水平扩展：redis的哈希槽

10. 监控与日志：

  1. 全链路追踪：skywaling 和 traceId
  2. 日志：Grafana 记录以及可视化
  3. 监控到问题可以使用 短息或者微信通知给开发人员

三、测试

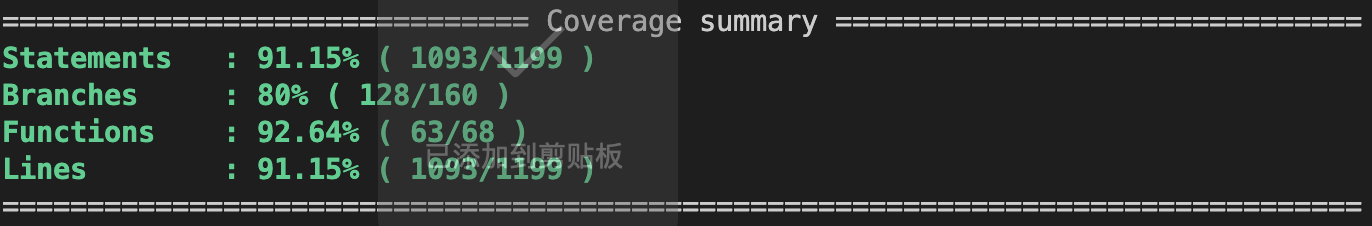

1.单元测试：

2.集成测试：

#####(1)生成短地址的用例测试

用例 输入 输出 预期结果
不能生成短地址 1.正常的Url
2.header没有设置’Authentication’		 404, “Authentication token missing” 失败
不能生成短地址 1.正常的Url
2.header设置错误’Authentication’		 401, “Wrong authentication token” 失败
不能生成短地址 1.非正常的Url（带有脚本注入）
2.header设置正确’Authentication’		 400, “Invalid URL” 失败
不能生成短地址 1.没有url参数
2.header设置正确’Authentication		 400, “Invalid URL” 失败
不能生成短地址 1.超级长(超过2082个字符)的的Url
2.header设置正确’Authentication’		 400, “Invalid URL” 失败
正常生成短地址 1.正常的Url
2.header设置正确’Authentication’		 200, “{url: http:127.0.0.1/wqemdawd}” 成功生成短地址
正常生成短地址 1.同样的的Url
2.header设置正确’Authentication’		 200, “{url: http:127.0.0.1/wqemdawd}”，返回已存在的短地址，不会重新生成 成功返回短地址
正常生成短地址 1.超级长(2083个字符以内)的的Url
2.header设置正确’Authentication’		 200, “{url: http:127.0.0.1/sdadasd}” 成功生成短地址
正常生成短地址 1.统一的Url
2.header设置正确’Authentication’, 使用两个不同的用户		 生成两个同的短地址 生成两个同的短地址
正常生成短地址 1.超级长(2083个字符以内)的的Url
2.header设置正确’Authentication’, 使用两个不同的用户,(第一个用户是黑名单)，第二用户不是黑名单		 第一个用户访问返回 403，第二个成功生成短地址，200 第一个用户不能生成短地址，第二个用户成功生成短地址

#####(2)重定向长地址的用例测试

用例 输入 输出 预期结果
正常跳转到长地址 1.已经存在的短地址 302 重定向 正常跳转
正常跳转到长地址 1.同一个已经存在的短地址 302 重定向，从cache中获取 正常跳转
不正常跳转到长地址 1.不存在的短地址 404 ‘not found’ 不能正常跳转
不正常跳转到长地址 1.错误的短地址code 400 ‘Invalid Code’ 不能正常跳转
不正常跳转到长地址 1.错误的短地址code长度超过8位 400 ‘Invalid Code’ 不能正常跳转
不正常跳转到长地址 1.正常短地址code， 2同一个IP地址 1 秒内请求10次以上 403 ‘You are blacklisted.’ 不能正常跳转
不正常跳转到长地址 1.正常短地址code， 2同一个IP地址一天内请求500次以上 429 ‘Too Many Requests’ 不能正常跳转

四、表设计

使用Mongodb来存储

Url：

列明 数据类型 索引 描述
uid string 主键 唯一 分片键 记录uid （雪花算法生成）
code string Y 短地址code码（0-8位）
url string Y 哈希索引 原地址
userUid string Y 用户uid
expiredTime Date N 记录uid
createTime Date N 创建时间
updateTime Date N 更新时间
available Boolean N 逻辑删除键

User：

列明 数据类型 索引 描述
uid string 唯一，分片键 记录uid （雪花算法生成）
username string 哈希索引，唯一 用户名
password string N 密码
salt string N 密码加盐
createTime Date N 创建时间
updateTime Date N 更新时间
available Boolean N 逻辑删除键

Statistics：

列明 数据类型 索引 描述
uid string Y,唯一 记录 uid
urlUid string Y url的uid，并作为shardKey
ip string N 用户访问ip
referer string N 跳转的网页
userAgent string N 客户端信息包括浏览器信息，os信息等
language string N 用户使用的语言
accept string N 客户端接受的信息配置
createTime Date N 创建时间
available Boolean N 逻辑删除键
